變壓器工作原理的簡單講解（圖）
變壓器雖然是一個專門的領域，但是對于變壓器工作原理，簡單講解一下大家都能理解。
根據法拉弟電磁感應定律和楞次定律，簡單說明如下：當原線圈(就是本來就有電的那組線圈)中的電流增大時，這個線圈在鐵芯中產生的磁場也增強(磁場的方向可以用右手螺旋定則來判斷)，這時，在副線圈(就是原本沒有通電的那組線圈)上就要產生感應電流，感應電流的方向與原線圈中的電流方向相反(這樣的結果是副線圈中的電流產生的磁場的方向與原線圈中的電流產生的磁場的方向相反)。
當原線圈中的電流在減小時，電流在鐵芯上產生的磁場也減弱，這時在副線圈中就產生了與原線圈電流方向相同的電流，這個電流在鐵芯上產生的磁場方向與原線圈在鐵芯中產生的磁場方向相同。
如此變化下去，原線圈中由于電流的改變，就在副線圈中產生了電流。這就是變壓器的工作原理。
變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。
變壓器是一種靜止的電磁裝置，可將一種電壓的交流電能變換為同頻率的另一種電壓的交流電能 ，電壓器的主要部件是一個鐵心和套在鐵心上的兩個繞組。
1、與電源相連的線圈，接收交流電能，稱為一次繞組。
2、與負載相連的線圈，送出交流電能，稱為二次繞組。

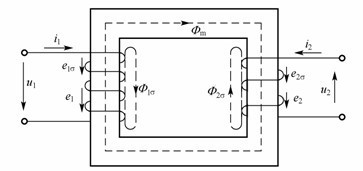

3、一次繞組的二次繞組的電壓相量U1 電壓相量U2 電流相量I1 電流相量I2 電動勢相量E1 電動勢相量E2 匝數N1 匝數N2 同時交鏈一次，二次繞組的磁通量的相量為φm ,該磁通量稱為主磁通。
